【圖】氣動式斜板塵氣蝶閥結構原理

傳統的塵氣蝶閥，由于未采用碟板傾斜安裝方式，導致塵土堆積，增大閥門啟閉阻力，甚至影響正常啟閉；另外由于傳統塵氣蝶閥往往采用手動，自動化程度低，控制和操作很不方便。

針對上述提到的塵氣碟閥的缺點，本文提供一種新型的塵氣蝶閥。為了實現上述目的，本實用新型所采取的措施氣動式斜板塵氣蝶閥，包括閥體和閥桿，所述的閥體內設有采用傾斜方式關閉的碟板，碟板與閥桿相連。所述的閥體上設有機械裝置和通過機械裝置對碟板執行啟閉的氣動裝置。本實用新型的有益效果閥門啟閉阻力減小，自動化程度大大提高，利于推廣應用。

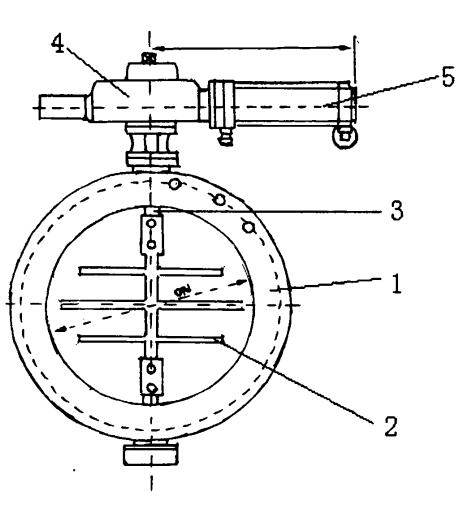

圖1

圖2

具體結構及實現原理說明根據上圖1、2理解：

氣動式斜板塵氣蝶閥，包括閥體(1)和閥桿(3)，其特征在于，閥體(1)內部設有采用傾斜方式關閉的碟板(2)，碟板(2)與閥桿(3)相連。

根據上述所述的氣動板式塵氣蝶閥，其特征在于，閥體(1)上設有機械裝置(4)和通過機械裝置(4)對碟板(2)執行啟閉的氣動裝置(5)。
